Тепловизионные камеры: как работают и где применяются

Тепловизионные камеры — это устройства, которые формируют изображение на основе инфракрасного (теплового) излучения, невидимого для человеческого глаза. В отличие от обычных камер, работающих в видимом спектре, тепловизоры позволяют «видеть» тепло, что делает их незаменимым инструментом в самых разных сферах.

Что такое тепловизионные камеры

Тепловизионные камеры (или тепловизоры) — это оптико-электронные системы, предназначенные для бесконтактного измерения распределения температуры на поверхности объектов. Они преобразуют невидимое инфракрасное излучение в видимое изображение (термограмму), где каждому цвету или оттенку соответствует определенная температура. Это позволяет анализировать тепловые процессы и выявлять аномалии, скрытые от обычных систем видеонаблюдения.

Принцип работы

В основе работы любого тепловизора лежит физика инфракрасного излучения. Любой объект с температурой выше абсолютного нуля (-273,15 °C) излучает электромагнитные волны в инфракрасном диапазоне. Чем горячее объект, тем интенсивнее излучение.

Сбор излучения: Объектив тепловизора, изготовленный из специальных материалов (например, германия), пропускает ИК-лучи и фокусирует их на матрице детекторов (микроболометрах).
Преобразование: Каждый элемент матрицы (пиксель) поглощает тепловую энергию и нагревается. Изменение температуры преобразуется в электрический сигнал.
Обработка сигнала: Процессор камеры считывает сигналы со всех пикселей матрицы и с помощью сложных алгоритмов преобразует их в температурные данные для каждой точки изображения.
Визуализация: Полученные данные выводятся на экран в виде цветного изображения. Обычно используется палитра, где холодные участки отображаются синим или фиолетовым цветом, а горячие — желтым, оранжевым или красным. Это позволяет оператору мгновенно оценить температурную картину.

Области применения

Возможности тепловизионных систем выходят далеко за рамки простого наблюдения.

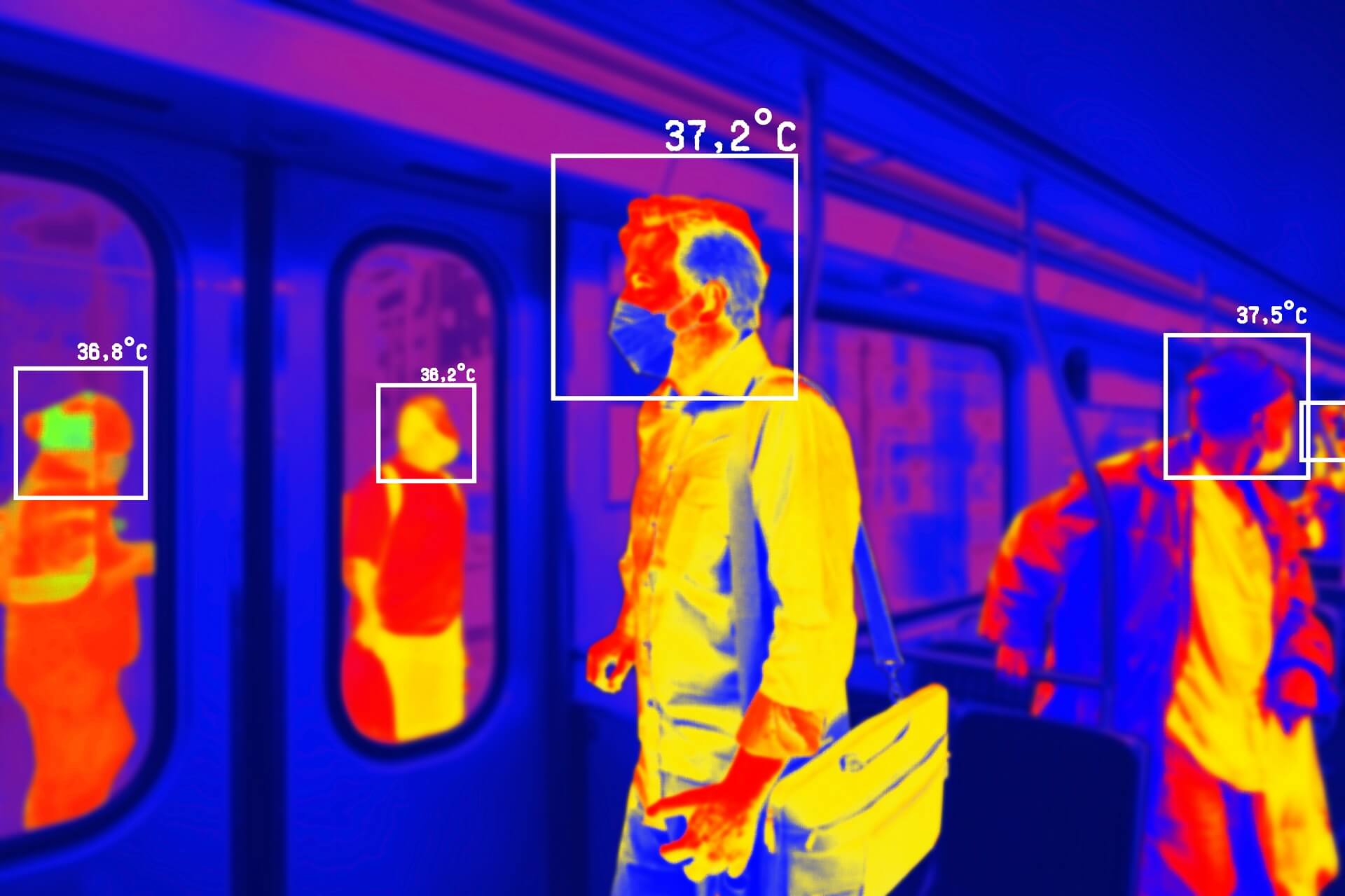

Обнаружение пожаров и контроль температуры. Это одно из ключевых применений. Тепловизионные камеры способны обнаружить очаг возгорания на самой ранней стадии, задолго до появления открытого пламени или дыма, по аномальному локальному нагреву. Они незаменимы для мониторинга лесных массивов, мусорных полигонов, складов и промышленных объектов. Также они используются для бесконтактного контроля температуры людей на проходных предприятий и в общественных местах.
Охрана периметра и безопасность. Тепловизоры — мощный инструмент для обеспечения безопасности объектов. Они не зависят от освещения и позволяют обнаруживать нарушителя в полной темноте, тумане, дыму или густой листве. Человек или животное всегда будут видны на фоне более холодной окружающей среды. Интеграция тепловизионных камер в системы видеонаблюдения значительно повышает их эффективность и надежность.
Медицина. В медицине тепловизионное обследование (термография) применяется как вспомогательный метод диагностики. Оно позволяет выявлять очаги воспаления, нарушения кровообращения, проблемы с суставами и сосудами по изменению температуры кожных покровов. Метод абсолютно безопасен и неинвазивен.
Промышленность. В промышленном секторе тепловизоры используются для энергоаудита зданий (поиск утечек тепла), диагностики электрооборудования (обнаружение перегревающихся контактов и соединений), контроля технологических процессов и предотвращения поломок оборудования путем своевременного выявления аномального нагрева.

Технические характеристики выбора

При выборе тепловизора необходимо ориентироваться на следующие ключевые параметры:

Разрешение матрицы: Определяет детализацию изображения. Чем выше разрешение (например, 640×480 пикселей против 160×120), тем более мелкие объекты можно различить на расстоянии.
Тепловая чувствительность (NETD): Показывает, какую минимальную разницу температур может зафиксировать камера. Измеряется в милликельвинах (мК). Чем ниже значение NETD (например, <50 мК), тем более контрастным и четким будет изображение.
Диапазон измеряемых температур: Должен соответствовать задачам. Для охраны периметра достаточно диапазона до +150 °C, а для контроля промышленного оборудования могут потребоваться модели до +2000 °C.
Частота обновления кадра: Важна для наблюдения за быстро движущимися объектами. Стандарт — 9 Гц, но для динамичных сцен лучше выбирать камеры с частотой 30 Гц или 50 Гц.
Объектив: Определяет поле зрения (широкоугольный для общего обзора или телеобъектив для наблюдения за удаленными объектами).

Примеры и советы

На рынке представлены модели от ведущих производителей, таких как FLIR (Teledyne), Axis Communications, Hikvision и Dahua.

Для охраны периметра: Хорошо себя зарекомендовали стационарные камеры типа Axis Q1941-E или Hikvision DS-2TD2617-6/PA с аналитикой на борту для автоматического обнаружения вторжений.
Для промышленности: Портативные тепловизоры (например, FLIR серии Exx или Ebx) используются для инспекций электрощитов, двигателей и трубопроводов.
Совет: При выборе стационарной камеры для улицы обращайте внимание на наличие функции электронной стабилизации изображения (EIS), которая компенсирует вибрацию от ветра или проезжающего транспорта.

Будущее тепловизоров

Технология продолжает активно развиваться. Основные тренды — это дальнейшее снижение стоимости сенсоров, что делает их массовым продуктом для потребительского рынка (например, интеграция в смартфоны). Развитие искусственного интеллекта позволяет наделять камеры продвинутой видеоаналитикой: автоматическая классификация объектов (человек/автомобиль), прогнозная аналитика отказов оборудования и интеграция с другими системами безопасности для создания комплексных интеллектуальных решений.

Внедрение тепловизионных камер в существующие системы видеонаблюдения кардинально повышает уровень безопасности и эффективность контроля за критически важными процессами.
